Das EXCITER Komplettpaket ist das optimale Starterset für den Pyrotechniker. Incl. USB Funk Stick & Software" Pyro Ignition Control" sparen Sie im Bundle ca. 100 EUR gegenüber dem Einzelkauf.

Dieses System besteht aus 2 EXCITER Empfängern a 20 Kanäle,  Fernbedienung, USB Funk Stick, Software für Musikfeuerwerke, 2 Externen Stromversorgungskabeln und den BNC Antennenabdeckungen . Selbstverständlich sind die Energizer Lithiumzellen für die Empfänger und die Fernbedienung hier auch bereits im Lieferumfang inbegriffen.

Die EXCITER Funkzündanlage verfügt pro Empfänger über 20 Kanäle, welche durch

• manuelle Auslösung eines Kanals,
• manuelle Schrittsteuerung oder
• automatische Schrittsteuerung ausgelöst werden können.

Jeder Kanal arbeitet mit einer Zündspannung von ca. 48 V DC und gewährleistet ein sicheres Auslösen von A Brückenzündern bis zu einem maximalen Zündkreiswiderstand von 60 Ohm. Unempfindliche U Brückenzünder können bis maximal 30 Ohm ausgelöst werden. Alle Anschlussklemmen sind ohne Werkzeug bedienbar, bestehen aus einem nicht oxidierenden Material und können im Bedarfsfall mit wenigen Handgriffen einfach ausgetauscht werden.

Durch die Leitungsüberwachung kann man für jeden Kanal leicht feststellen, ob der Zündkreis elektrisch intakt ist und der zulässige Zündkreiswiderstand nicht überschritten wird. Im Zweifel oder wenn es blinkt, sollte aber auf jeden Fall mit einem Ohmmeter nachgemessen werden.

Der EXCITER bietet die Möglichkeit, mit der Fernbedienung bis zu 9 verschiedene Empfängerboxen in einer Gruppe einzurichten und separat oder auch zusammen mit einer Fernbedienung zu steuern. Mit einer Fernbedienung lassen sich auch beliebig viele Boxen einlernen und können dann synchron – d.h. zeitgleich und identisch - angesteuert werden, wobei beim automatischen Stepping jede einzelne Box mit unterschiedlichen Zeiten programmiert werden kann

Bei jeder Empfängerbox können wiederum mehrere EXCITER in Reihe geschaltet werden - auch mit unterschiedlichen Stepperzeiten pro Box - wodurch sich eine beliebig große Anzahl an Zündkanälen erreichen lässt und ein beliebig großes pyrotechnisches Ereignis vollautomatisch ablaufen kann. Die Reichweite der Fernbedienung beträgt ca. 600 m Luftlinie. Umgebungs- und wetterbedingte Schwankungen, z. B. durch Gebäude, Regen, Schneefall oder ähnliche Behinderungen, sind möglich. In der Praxis wurden bei zuverlässiger Funktion bereits Reichweiten von über 1000 m ermittelt. Die Sendefrequenz arbeitet bei 868 MHz, um einen störungsfreien Betrieb sicherzustellen.

Für den sicheren Betrieb ohne Funkfernbedienung bei "Funkstille" lassen sich die Kanäle einer EXCITER Box mit einem kabelgebundenen Fernauslöser manuell auslösen, der auf Sonderwunsch lieferbar ist.

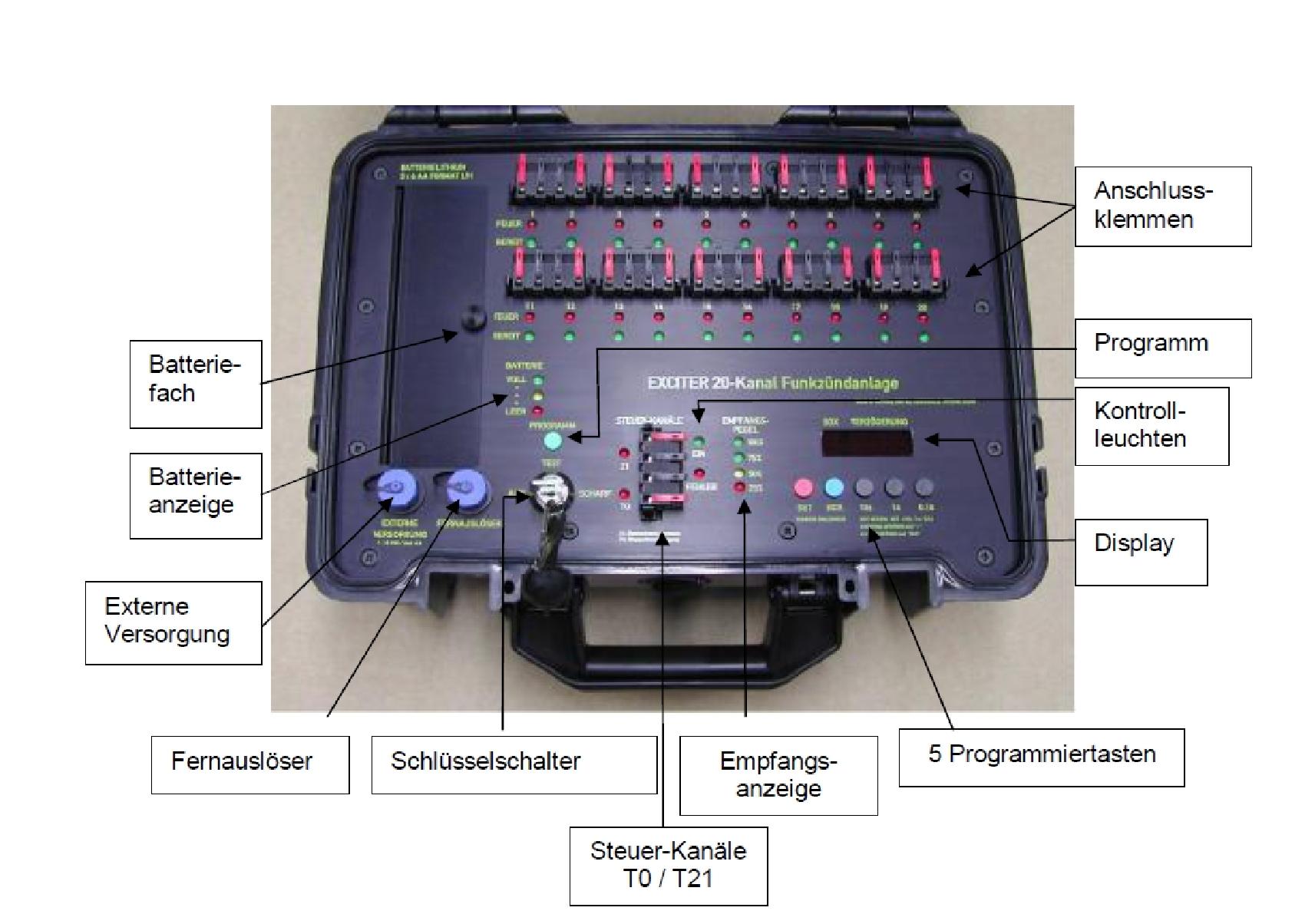

Bedienelemente / Funktionselemente der Exiter Box :

• Schlüsselschalter: Zum Ändern der Betriebszustände AUS // TEST // SCHARF
• Programm: Wechsel zwischen dem Modus „Leitungsüberwachung“ und „Programmierung“
• Display: Zustandsanzeige der vorgenommen Einstellungen
• Programmiertasten: Für Programmierfunktionen und Setzen der Verzögerungszeit
• Empfangsanzeige: Zeigt die Qualität des empfangenen Signals der Fernbedienung an
• Kontrollleuchten: Bereitschafts- und Fehleranzeigen
• Steuerkanäle T0 und 21: Datenbus zur Erweiterung der EXCITER um zusätzliche Zündkanäle für das automatische Stepping
• Batterieanzeige: Ladezustand der Batterien
• Batteriefach: Fach des EXCITERs für die eingesetzten Batterieblöcke
• Anschlussklemmen: Ausgänge der Zündkanäle
• Externe Versorgung: Anschluss für eine zusätzliche Spannungsversorgung
• Fernauslöser: Anschluss für optionalen Handauslöser bei Funkstille

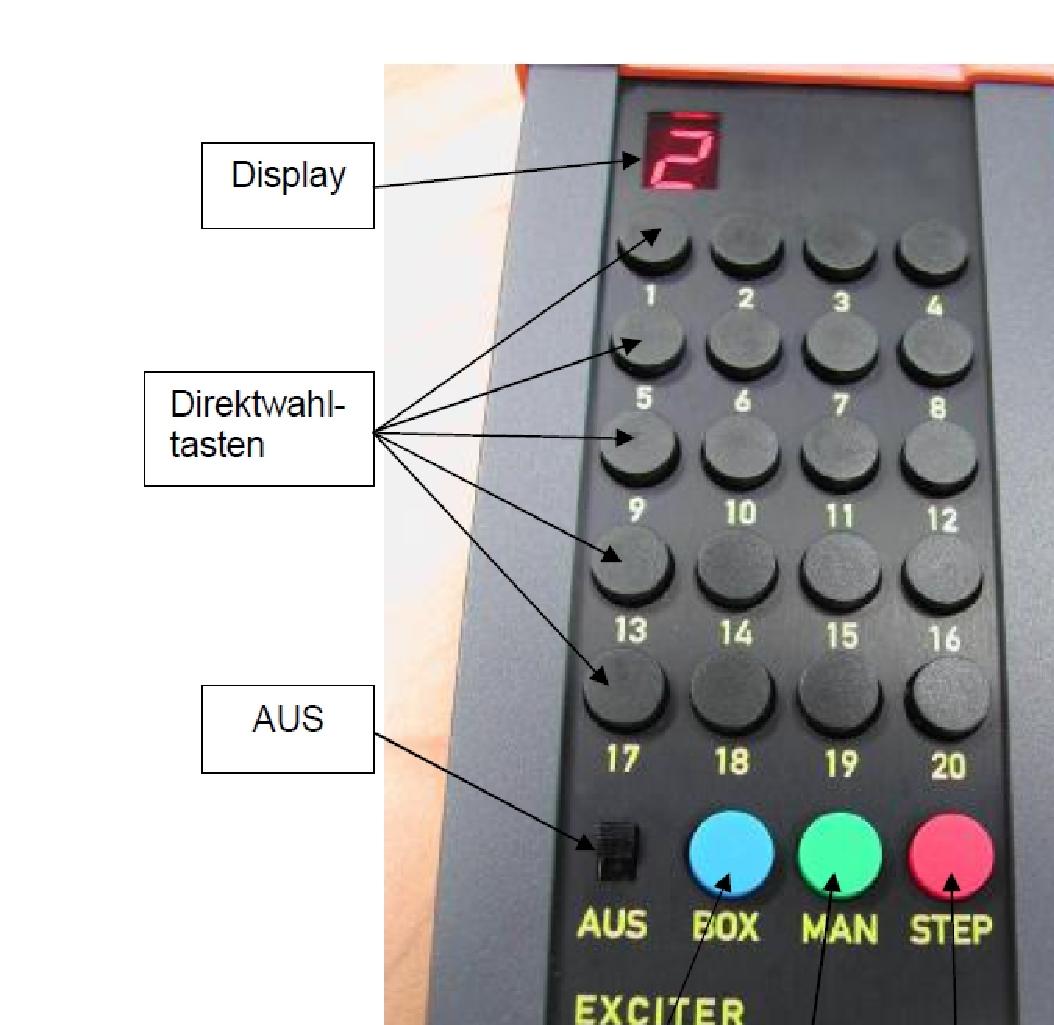

Die Fernbedienung besteht aus einem spritzwassergeschützten Aluminiumgehäuse, welches ein sicheres Arbeiten im Freien auch unter schwierigen Wetterbedingungen ermöglicht. Die Fernbedienung ist mit einer Taste für jeden Kanal bestückt, die die Einzelkanalauslösung verschiedener Kanäle direkt und unabhängig von einander erlauben.

• AUS: Schaltet die Spannungsversorgung der Fernbedienung zuverlässig ein oder aus.
• BOX: Wählt die gewünschte EXCITER Boxnummer. Die Boxnummer „0“ bedeutet, dass der Sendebetrieb abgeschaltet ist und die Fernbedienung keine Boxen ansprechen kann
• MAN: Ermöglicht eine manuelle Schrittsteuerung der einzelnen Kanäle einer Box. Bei Erreichen des letzten Kanals 20 und erneutem Drücken der Taste schaltet sich die Fernbedienung auf die nächst höhere Boxnummer und startet wieder beim ersten Kanal der nächsten Box. Nach Erreichen des Kanals 20 der Box Nr. 9 wird der Ablauf mit der darauf folgenden „0“ beendet.
• STEP: Löst die automatische Schrittsteuerung mit der am EXCITER eingestellten Verzögerungszeit aus. In der Grundstellung wird zuerst Kanal 1 ausgelöst, es sei denn, vorher wurden andere Kanäle manuell ausgelöst. Dann beginnt die STEP Funktion bei der nächst höheren Kanalnummer.
• Display: Anzeige der gewählten EXCITER Boxnummer
• Tasten 1 - 20: Direktwahltasten zur Einzelkanalauslösung der Zündkanäle

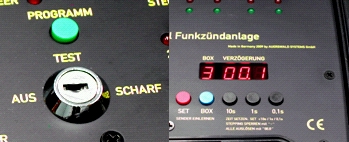

Schlüsselschalter

Zum Ändern der Betriebszustände des EXCITERs
AUS // TEST // SCHARF


Programm

Einschalten der Elektronik und Wechsel zwischen dem Modus „Programmierung“ und „Leitungsüberwachung“. Der Schlüsselschalter muss (!) sich zur Programmierung in Stellung TEST befinden. Um die Einheit abzuschalten, drehen Sie den Schlüssel auf AUS. Gegebenenfalls muss nochmals zurück auf TEST und anschließend auf AUS geschaltet werden, damit alle Anzeigen erlöschen. Der Schlüsselschalter kann in jeder (!) Position abgezogen werden, um Manipulation durch unbefugte Personen zu verhindern!

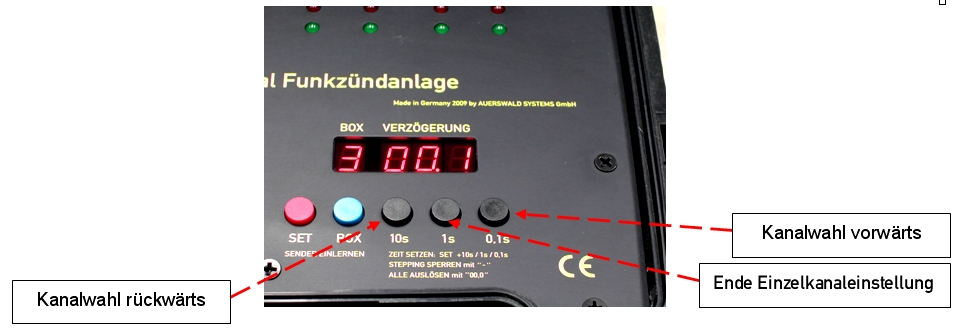

Programmiertasten

Es ist möglich, jedem Zündkanal eine separate Verzögerungszeit zuzuweisen. Die einstellbare Verzögerungszeit liegt zwischen 0,1 s - 99,9 s.

Video zu den Programmiermöglichkeiten der EXCITER Zündanlage mit FREEPROG

Sobald der EXCITER eingeschaltet ist und sich im Programmiermodus oder in der Scharf-Stellung befindet, erfolgt ein interner Systemtest und der elektronische Status wird angezeigt. Die grüne Kontroll-LED (EIN) zeigt die Funktionsbereitschaft des Gerätes an.

Über die Steuerkanäle ist eine Reihenschaltung mehrerer EXCITER zur Erweiterung der Kanäle für die automatische Schrittsteuerung über eine 2-polige Leitung möglich. Kanal T0 dient als Eingang von einer vorangehenden EXCITER Box. Kanal 21 dient als Ausgang zur folgenden Box in der Reihenschaltung von beliebig vielen Boxen. Durch diese Reihenschaltung können die Zündkanäle des EXCITERs für die automatische Schrittsteuerung unbegrenzt erweitert werden.

Die folgende Grafik verdeutlicht Ihnen die vielfältigen Kombinationsmöglichkeiten das EXCITER Funkzündsystem zu nutzen bzw. zu erweitern.

Und natürlich in diesem Bundle mit Enthalten :

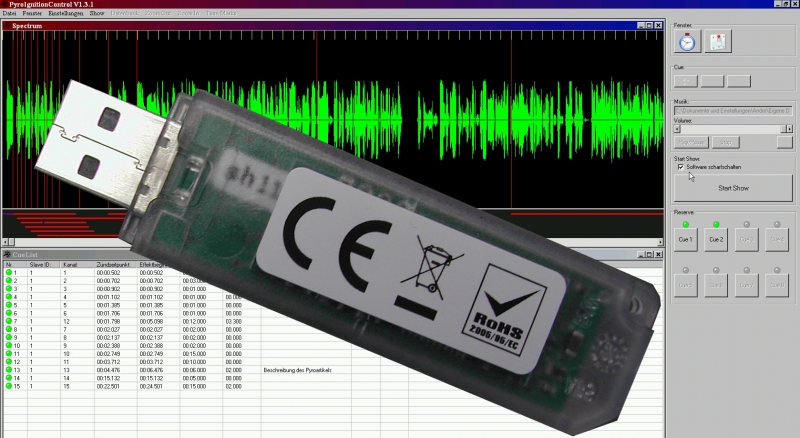

EXCITER Zündanlage USB PC Funk Stick incl. Software für Musikfeuerwerke

Der USB PC Funk Stick zur Steuerung der EXCITER Funkzündanlage über PC. Mittels des USB Stick ist es sowohl möglich die Anlagen komplett über Funk zu Programmieren, sowie über das mitgelieferte Programm komplette Musikfeuerwerke zu realisieren.

Weitere Informationen zum Stick und zur Software erhalten Sie auch HIER

...Das ist eben "Made in Germany"...

Gern führen wir Ihnen die EXCITER Anlage vor Ort vor um Ihnen die Qalität und Funktionalität zu beweisen.

 Technische Daten :

• Kanäle : 20  pro Empfänger ( 2 Empfänger im Bundle )
• Zündspannung : ca. 48 V je Kanal
• max. Zündkreiswiderstand A-Zünder : 60 Ohm
• max. Zündkreiswiderstand U-Zünder : 30 Ohm
• Zündverzögerung Schrittsteuerung / Stepper : 0,1 - 99,9 sec.
• Alle Zeiten für Zündungen frei programmierbar
• Reichweite der Fernbedienung : ca. 600m - 1000m je nach Umgebungsbedingungen
• Sendefrequenz : 868 MHz
• Funktions Temperaturbereich : -25°C bis + 55°C
• Spannungsüberwachung : ja
• Reichweitenkontrolle : ja
• Eingebaute Spannungsversorgung : ja
• Anschluss für externe Spannungsversorgung am Zündkoffer : ja
• CE Prüfung : ja

Die Kurzanleitung der EXCITER Funkzündanlage zum Download als PDF
